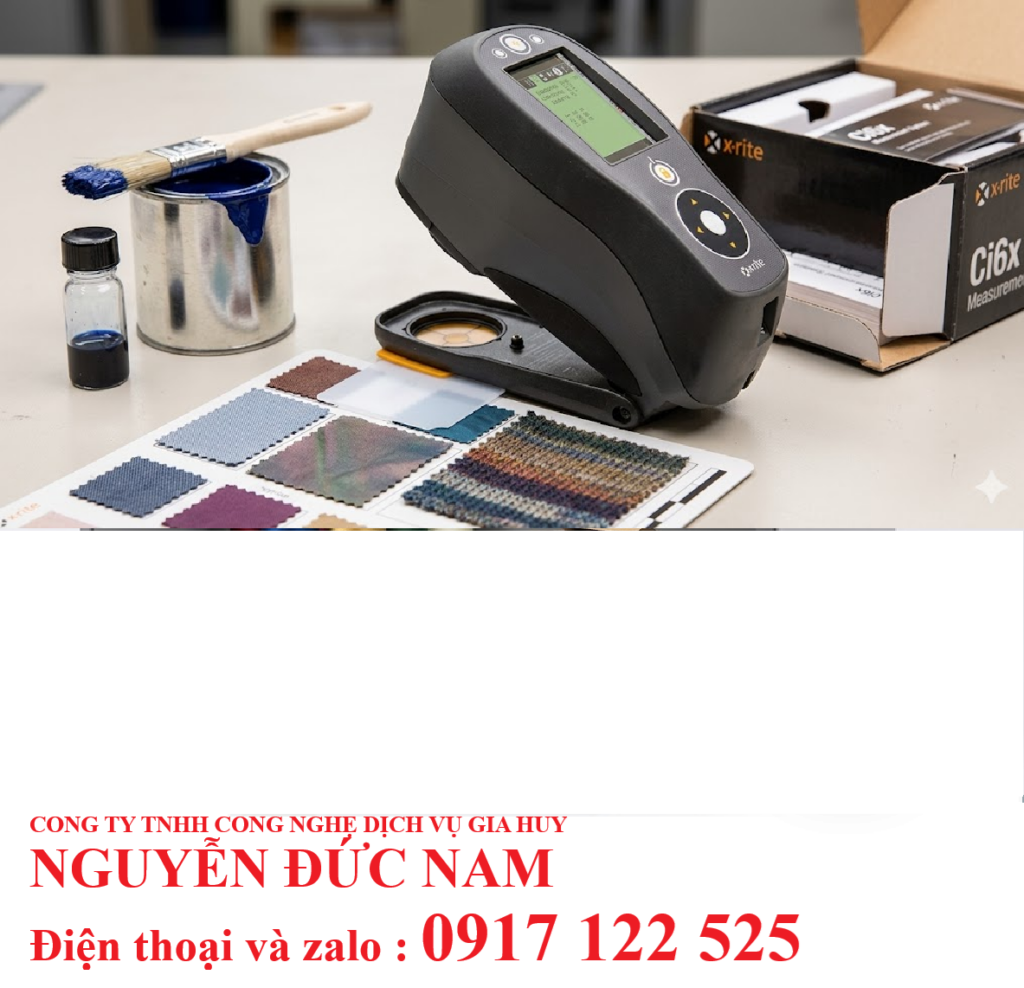

Máy so màu quang phổ cầm tay X‑Rite Ci60 là công cụ then chốt cho phòng lab và QC ngành may mặc — hướng dẫn này giúp bạn vận hành, hiệu chuẩn và đọc kết quả theo tiêu chuẩn ISO & ASTM ngay từ lần đo đầu tiên, giảm lỗi mẻ nhuộm và tiết kiệm thời gian kiểm tra. (Từ khóa: Máy so màu quang phổ cầm tay X‑Rite Ci60)
Tổng quan ngắn gọn — Ai cần bài này?
- Kỹ thuật viên QC, kỹ sư màu, phòng thí nghiệm dệt may.
- Những ai dùng Ci6x (Ci60, Ci62, Ci64) và cần tuân thủ ISO 105‑J01/J03, ASTM D2244/E1164.
- Mục tiêu: đo chính xác, lặp lại được và có cơ sở ra quyết định PASS/FAIL theo dung sai thương hiệu.
Chuẩn bị trước khi đo (Pre‑operation)
Môi trường và thiết bị
- Nhiệt độ phòng: 20°C – 25°C.
- Độ ẩm: 40% – 60%.
- Tránh ánh nắng trực tiếp và luồng gió mạnh từ điều hòa.
- Pin đầy hoặc nguồn ổn định; màn hình không báo lỗi.
Vệ sinh và kiểm tra máy
- Kiểm tra khẩu độ đo (aperture) và kính lọc; làm sạch bằng bóng thổi hoặc khăn chuyên dụng nếu có bụi/xơ/vân tay.
- Kiểm tra trạng thái tấm chuẩn trắng: không xước, sạch.
Hiệu chuẩn (Calibration) — Bắt buộc
- Tần suất: ít nhất 1 lần/ngày trước khi làm việc; sau 4–8 giờ liên tục; khi máy cảnh báo; khi nhiệt độ thay đổi lớn.
- Quy trình nhanh:
- Bật máy. Vào menu Calibrate.
- Black (Zero) calibration: đặt vào Light Trap → nhấn đo.
- White calibration: dùng tấm chuẩn trắng kèm máy, đặt khít → nhấn đo đến khi hiện “Calibration Successful”.
- Lưu ý: không chạm tay lên mặt tấm chuẩn; đóng nắp bảo vệ ngay sau khi dùng.
Thiết lập thông số đo (Configuration) — theo ISO/ASTM cho dệt may
- Hình học đo: d/8° (SPIN/SP_EX) — chọn phù hợp với vật liệu.
- Hệ màu: CIE Lab* hoặc LCh°.
- Công thức ΔE: ưu tiên ΔE_CMC hoặc ΔE_00 (CIE2000) cho dệt may; có thể dùng ΔE*1976 làm tham chiếu.
- Illuminants (nguồn sáng): D65 (mặc định), TL84/U30, F2/A (kiểm tra metamerism).
- Observer: 10° (chuẩn dệt may) hoặc 2°.
- Specular: SPEX (Specular Excluded) cho vải thường; SPIN (Specular Included) khi cần tính đến độ bóng bề mặt.
Quy trình đo mẫu thực tế (Step‑by‑step)
Chuẩn bị mẫu
- Mẫu sạch, khô, không nhăn, không dính hóa chất.
- Vải mỏng/dệt kim: gập 4 lớp hoặc đến khi không thấy màu nền ảnh hưởng (kiểm tra bằng giấy trắng phía dưới).
Đo mẫu chuẩn (Standard / Target)
- Chọn Standard Mode.
- Đặt mẫu chuẩn trên bề mặt phẳng, không phản quang.
- Đặt mũi đo vuông góc, ấn đến hành trình, lực đều.
- Averaging: đo 3–5 điểm khác nhau, xoay máy 90° giữa các lần.
- Lưu mẫu chuẩn vào bộ nhớ, đặt tên theo mã hàng/PO.
Đo mẫu kiểm tra (Sample / Batch)
- Chuyển sang Sample Mode, liên kết với Standard đã lưu.
- Thực hiện đo 3–5 điểm trên sấp vải/mẻ nhuộm.
- Máy sẽ hiển thị ΔL*, Δa*, Δb*, và ΔE (và PASS/FAIL theo dung sai đã cài).
Đọc và phân tích kết quả — Diễn giải nhanh các giá trị
- ΔL*: + = sáng hơn; − = tối hơn.
- Δa*: + = đỏ hơn; − = xanh lá hơn.
- Δb*: + = vàng hơn; − = xanh dương hơn.
- ΔE (CMC hoặc ΔE00): tổng sai lệch. Thông thường ngành may mặc chấp nhận ΔE_CMC < 0.8–1.0 (phụ thuộc yêu cầu Brand/khách hàng).
- Hành động khi FAIL: yêu cầu điều chỉnh công thức nhuộm, phân loại (tapering) hoặc chấp nhận với ghi chú.
Bảng so sánh nhanh — SPEX vs SPIN
- Mục đích: chọn chế độ phù hợp với loại vật liệu.
| Tiêu chí | SPEX (Specular Excluded) | SPIN (Specular Included) |
|---|---|---|
| Khi dùng | Vải thô, vải có cấu trúc | Vật liệu bóng, màng, phụ liệu |
| Ảnh hưởng của bóng | Loại trừ phản xạ bóng | Bao gồm phản xạ bóng |
| Phù hợp với mắt người | Thường phản ánh cảm nhận mắt | Cho màu vật liệu “nguyên bản” |
Bảo dưỡng & lưu ý an toàn
- Tấm chuẩn trắng: bảo quản kín, không chạm; gửi hiệu chuẩn định kỳ 12 tháng (NIST‑traceable).
- Bảo quản máy: tắt nguồn khi không dùng, cất trong vali chống sốc.
- Gửi máy và tấm chuẩn đến trung tâm ủy quyền X‑Rite để cấp chứng chỉ hiệu chuẩn hàng năm.
Mẹo thực tế giúp giảm sai số màu trong QC may mặc
- Đặt tiêu chuẩn đồng bộ giữa lab và nhà máy (illuminant + observer + ΔE method).
- Ghi rõ điều kiện đo trong phiếu QC (Nhiệt độ, độ ẩm, illuminant, specular, tần suất calibration).
- Sử dụng cùng 1 tấm đệm bề mặt để đo (tránh thay đổi nền phản xạ).
- Nếu vải có vân mạnh, tăng số điểm đo lên 7–9 để cải thiện tính đại diện.
Kịch bản xử lý khi kết quả bất thường
- Nếu ΔE bất ngờ lớn: kiểm tra lại hiệu chuẩn → đo lại Standard → đo lại Sample (3 vị trí khác).
- Nếu vẫn bất thường: kiểm tra tấm chuẩn trắng; kiểm tra pin/nhiệt độ; ghi biên bản và gửi mẫu sang phòng thí nghiệm đối chiếu.
Kết luận & CTA
Tóm tắt: Vận hành đúng SOP (chuẩn bị, hiệu chuẩn hàng ngày, cấu hình theo ISO/ASTM, đo nhiều điểm và bảo dưỡng định kỳ) sẽ giúp Máy so màu quang phổ cầm tay X‑Rite Ci60 cho kết quả ổn định, tin cậy và dễ ra quyết định PASS/FAIL trong QC may mặc.
